| 是否进口：否 | 加工定制：否 | 品牌：Siemens/西门子 |

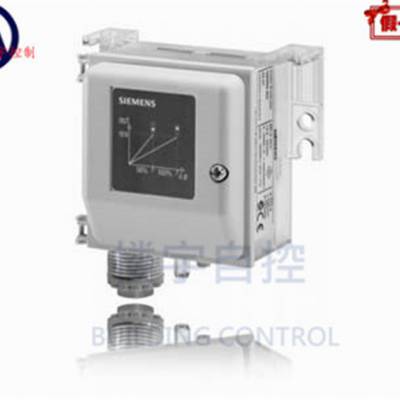

| 型号：QBM3020-1U | 类型：中差压变送器 | 测量范围：2.5kPa |
1.应用领域
测量空气和无腐蚀性气体的压差，用于暖通空调系统中对于精度和质量要求较高的场合
典型应用：
测量风管相对于周边环境的高压或低压状况
测量不同房间的压差
获取VAV中送回风的变风量值
监测过滤器并控制风机
尤其可应用于 —高精度、短相应时间、***
2.产品特点
垂直安装
高精度
3.技术参数及产品型号
型号 | 信号 | 测量范围 | zui大允许压力 | 防护等级 | 电源 | 接线 | 替代老型号 |
QBM3020-1U | 0-10V | -50…50Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65-1U |
QBM3020-1 | 0-10V | 0…100Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65-1,QBM65.2-1 |
QBM3020-3 | 0-10V | 0…300Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65-3,QBM65.2-3 |
QBM3020-5 | 0-10V | 0…500Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65-5,QBM65.2-5 |
QBM3020-10 | 0-10V | 0…1000Pa | 10000Pa | IP54 | AC/DC24V | 3线 | QBM65-10,QBM65.2-10 |
QBM3020-25 | 0-10V | 0…2500Pa | 10000Pa | IP54 | AC/DC24V | 3线 | QBM65-25,QBM65.2-25 |
QBM3020-1D | 0-10V | 0…100Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65.1-1 |
QBM3020-3D | 0-10V | 0…300Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65.1-3 |
QBM3020-5D | 0-10V | 0…500Pa | 5000Pa | IP54 | AC/DC24V | 3线 | QBM65.1-5 |
QBM3020-10D | 0-10V | 0…1000Pa | 10000Pa | IP54 | AC/DC24V | 3线 | QBM65.1-10 |
QBM3020-25D | 0-10V | 0…2500Pa | 10000Pa | IP54 | AC/DC24V | 3线 | QBM65.1-25 |
4.安装注意事项
测量点不能位于气流受阻挡或者扰动的地方
当有多个传感器同时安装时，传感器应该安装在气流方向的统一平面上，并且互相不能影响到对方的空气流动
